产品用途

         该报警器可与KS系列可燃性气体探测器，DS系列有毒有害气体检测探测器，以及其它种类输出4-20mA标准信号的探测器配套使用，构成固定式气体安全检测报警系统。主要用于连续监测作业环境中可燃性气体或有毒有害气体浓度。

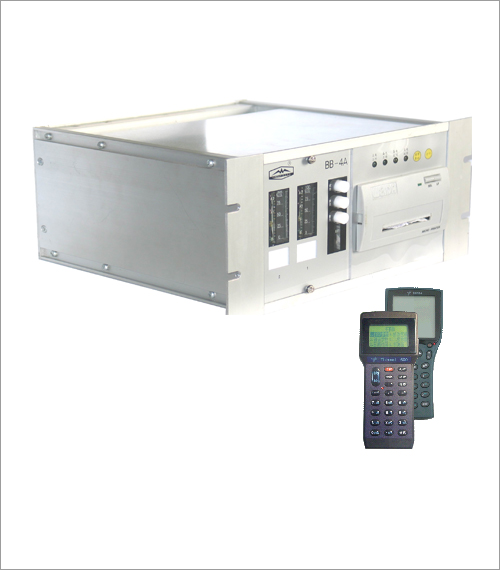

BB-4型多通道气体指示报警器采用插卡式模块设计，由铝合金框架、微型打印机、一块打印控制卡和1-12块测量通道卡组成。每块测量通道卡带有一路4-20mA模拟量信号输入，一路4-20mA模拟量变送输出及三路开关量输出，分别对应低限报警、高限报警和故障报警。各测量通道卡均可以独立运行。探测器将现场气体浓度信号转换成4-20mA标准信号，通过3线/2线电缆传输至报警器测量通道卡的模拟量输入端，由测量通道卡进行信号处理，实时显示被测气体浓度，并产生相应的报警信号。

产品特点

◆通用采用RS-232接口与校表手持终端通讯，全数字化参数设置，功能更加强大。
◆通讯接口采用光电隔离，提高了系统的可靠性及数据传送的安全性。
◆提供供电电源欠压、超压报警和主、备电源故障报警等公共报警。
◆带有微型打印机，可手动、实时或定时打印出各通道的实时测量值和当前状态。
◆可选择使用提供高可靠性的消防备用电源系统。

主要技术性能

◆测量通道输入信号: 4-20mA标准电流信号

◆测量精度: ≤±1% F.S

◆显示方式: 采用40线的LED光柱显示器显示三色柱:

0%-25%（满量程）为绿色光柱
25%-50%（满量程）为黄色光柱
50%-100%（满量程）为红色光柱
同时显示测量值和报警点的位置，测量值为条状显示，报警设定值为点状显示。

◆输出信号:测量通道卡:4-20mA模拟量变送输出（精度为±1% F.S）
三组开关量控制输出(继电器触点容量: AC220V/3A,DC24V/10A）

◆报警方式：声光报警(可外接声报)
报警灯显示状态：
绿色：220VDC电源正常工作指示或24VDC电源正常供电
红色：气体浓度一、二级报警。
黄色：探测器(探头)与本机断路或者探测器输入本机的电流超出4-20mA范围
打印控制卡声音报警输出

◆报警精度: ≤±1% F.S

◆参数设定方式: 使用校表手持终端进行参数设定

◆传输方式:
可燃气探测器——本机：3线制，有毒有害气体探测器——本机：带显示探测器3
线制，不带显示探测器2线制

◆通讯接口: RS-232，9针口

◆打印方式: 采用微型打印机，可实现报警实时打印、手动打印、报警记录打印、定
时打印。
打印内容包括: 日期时间、通道号、测量值和物理量单位、报警状态等。

◆报警器供电电源: DC 24V（变化范围21-30V）

◆功耗: 每通道<10W（包括探测器的功耗）

◆工作环境: 温度（-10-45）℃，湿度≤85%RH

◆结构: 盘装插卡式

◆外形尺寸及重量：
BB-4A型(2通道)251(宽)×132.5(高)×250(长)mm约2.68 Kg
BB-4B型(5通道)341.5(宽)×132.5(高)×250(长)mm约4.32 Kg
BB-4C型(8通道)432(宽)×132.5(高)×250(长)mm约6 Kg
BB-4D型(12通道)554(宽)×132.5(高)×250(长)mm约8.28 Kg
◆表盘开孔尺寸:
BB-4A型: 2通道:252（宽）mm × 133（高）mm
BB-4B型: 5通道:344（宽）mm × 133（高）mm
BB-4C型: 8通道:435（宽）mm × 133（高）mm
BB-4D型: 12通道:557（宽）mm × 133（高）mm
